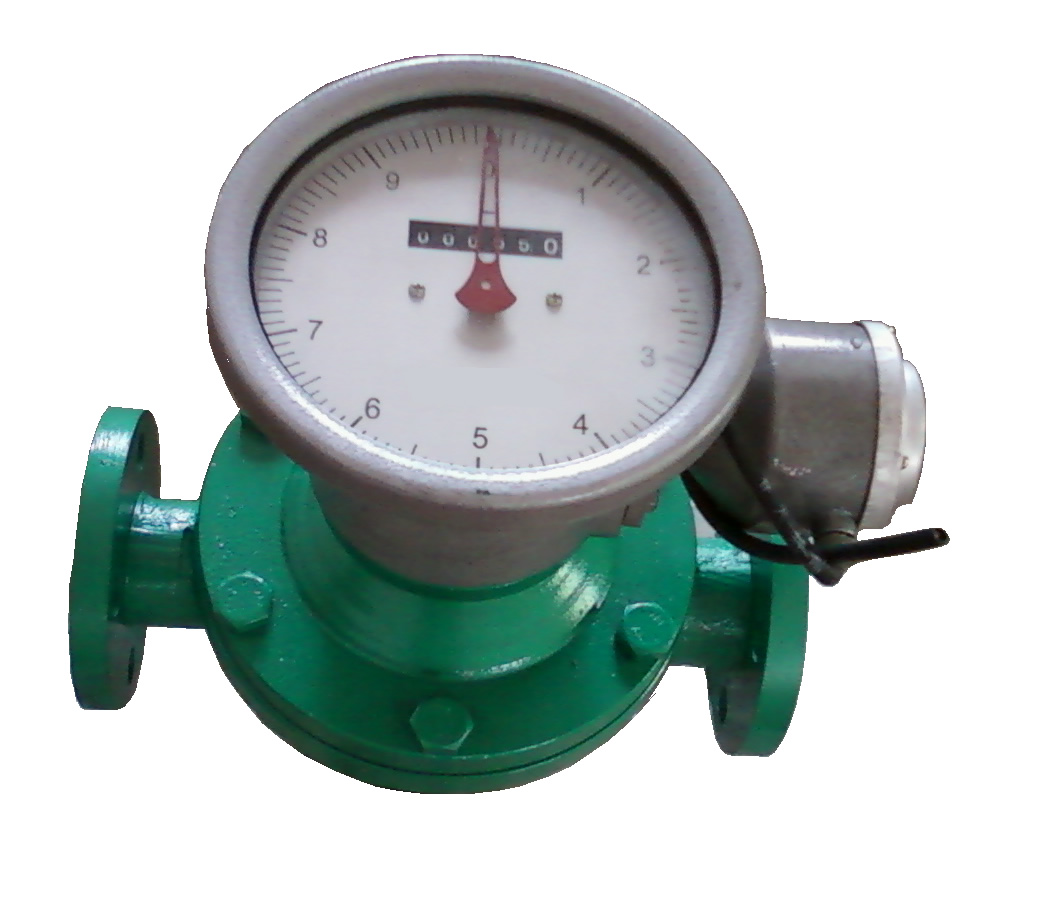

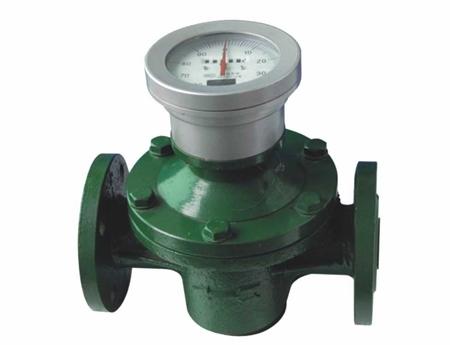

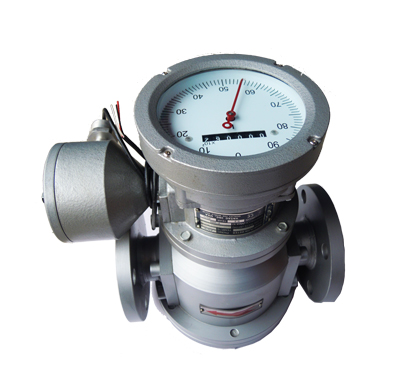

椭圆齿轮流量计



一、概 述

   HR-LC系列椭圆齿轮流量计系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。可广泛用于石油、化工、医药卫生等部门的流量测量。

二、工作原理

    在仪表测量室进出口两端液体压差的作用下，一对椭圆齿轮在轴上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。

三、仪表特点

  ·测量精度高、流量范围宽、重复性好；
  ·螺旋转子转动均匀、震动小、寿命长；
  ·对被测液体的粘度变化不敏感，尤其适合于粘度较高液体的测量；
  ·结构简单、外形尺寸小、重量轻；
  ·安装容易，表前不需要安装直管段。

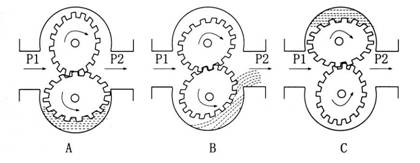

  工作原理

   1.精度等级：0.5级、0.2级（一般在-10℃~+60℃）
    2.适用介质温度：-20℃～+80℃，在加散热器情况下可达200℃
    3.防爆等级：ExiaIICT6
    4.测量范围：见表1、2、3
表1——标准型椭圆齿轮流量计测量范围

    表2——高温型椭圆齿轮流量计测量范围

    表3——高粘度型椭圆齿轮流量计测量范围

型号						说明
HR-LC-		□/	□	□	□
通径		10				10 mm
		15				15 mm
		20				20 mm
		25				25 mm
		40				40 mm
		50				50 mm
		80				80 mm
		100				100 mm
		150				150 mm
		200				200 mm
仪表类型			1			标准型
			2			高温型
			3			高粘度型
仪表材质				1		铸铁
				2		铸钢
				3		不锈钢
信号输出方式					1	无信号输出
					2	脉冲输出
					3	4-20mA输出
LC-		50/	1	1	1	选型举例

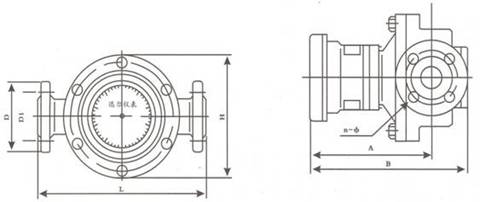

	图2   表5   公称通径 仪表材质 L H B A D D1 n（个） Ф DN10 铸铁 150 100 210 165 90 60 4 14 DN15 铸铁 170 118 226 175 95 65 4 14 铸钢 200 138 232 180 105 75 4 14 不锈钢 245 120 226 172 95 65 4 14 DN20 铸铁 200 150 238 180 105 75 4 14 铸钢 250 164 220 160 125 90 4 18 不锈钢 236 150 238 225 105 75 4 14 DN25 铸铁 260 180 246 194 115 85 4 14 铸钢 300 202 252 185 135 100 4 18 不锈钢 287 195 246 232 115 85 4 14 DN40 铸铁 245 180 271 200 145 110 4 18 铸钢 300 202 293 208 165 125 4 23 不锈钢 265 178 349 265 145 110 4 18 DN50 铸铁 340 250 372 285 160 125 4 18 铸钢 384 262 394 312 175 135 4 23 不锈钢 265 178 349 265 160 125 4 18 DN65 铸铁 420 325 433 360 195 160 8 18 不锈钢 365 260 436 319 180 145 4 18 DN80 铸铁 420 325 433 360 195 160 8 18 铸钢 450 337 452 332 210 170 8 23 DN100 铸铁 515 418 458 380 220 180 8 18 铸钢 555 442 478 310 250 200 8 25 DN150 铸铁 540 510 557 400 280 240 8 23 铸钢 540 510 557 347 300 250 8 26 DN200 铸铁 700 650 720 476 335 295 12 23 铸钢 650 650 720 476 360 310 12 26
