柴油流量计
一、柴油流量计概述：

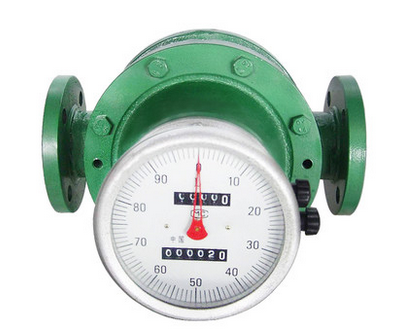

HR-LC型椭圆齿轮流量计（柴油流量计）是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研工业中流量的计量。椭圆齿轮流量计可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号。
柴油流量计采用齿轮进行测量的流量计。它先将流速转换为齿轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。图中感应线
圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1，精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
我们的流量计值得相信，值得信赖！
生产的每一个过程都是工程师精心设计的！
二、柴油流量计测量原理：

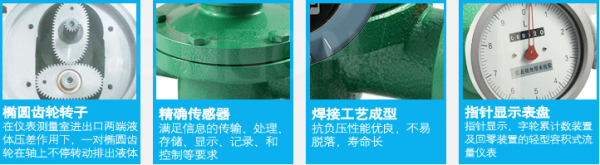

在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。
柴油流量计测量点的选择
要取得最佳测量效果取决于正确的安装，首先保证测量管介质处于满管状态，下图给出了几个正确非正确常见范例。
柴油流量计前后直管道要求
为确保流体通过重柴油流量计时具有稳定的流场，必须保证重柴油流量计直管道要求，否则有可能造成测量误差或波动。
1 ·2 ·3 分别为前后阀和旁通阀；4 为流量计，L≥10D 和L≥5D分别为前后直管段长度，D为管道公称直径。
三、柴油专用流量计产品特点：
◆ HR-LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。
◆HR-LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
◆ HR-LC-B型 不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合 物等的计量
四、柴油流量计主要技术参数：
| ★ | 连接方式: 法兰连接，螺纹式链接:DN10～DN200 |
| ★ | 安装方式: 水平、垂直。 |
| ★ | 口径系列: DN10，15，20，25，40，50，80，100 |
| ★ | 压力损失: ≤0.1MPa |
| ★ | 精度等级: 0.5级 |
| ★ | 介质压力: 普通型1.6MPa,高压型3.2MPa |
| ★ | 粘度范围: 普通型:0.6～200mpa.s,高粘度200～1000mpa.s |
| ★ | 介质温度: 普通型＜120℃，高压型＜200℃ |
| ★ | 表体材质: 铸铁、铸钢、不锈钢，铜等 |
| ★ | 转动部件: 铝镁合金、不锈钢等 |
型 号 | 公称通径Dg | 总长L | 总宽H | 总高B | 中心高A | 法兰D | 法兰孔D1 | 螺栓孔n-φ |
HR-LC-15 | 15 | 180 | 124 | 205 | 158 | 95 | 65 | 4-φ14 |
HR-LC-20 | 20 | 180 | 124 | 225 | 168 | 105 | 75 | 4-φ14 |
HR-LC-25 | 25 | 245 | 184 | 240 | 171 | 115 | 85 | 4-φ14 |
HR-LC-40 | 40 | 250 | 184 | 270 | 187 | 145 | 110 | 4-φ18 |
HR-LC-50 | 50 | 340 | 255 | 305 | 210 | 160 | 125 | 4-φ18 |
HR-LC-80 | 80 | 420 | 310 | 390 | 260 | 195 | 160 | 8-φ18 |
HR-LC-100 | 100 | 440 | 330 | 440 | 280 | 215 | 180 | 8-φ18 |
HR-LC系列椭圆齿轮流量计外形尺寸表（铸铁、不锈钢）
单位：mm
五、柴油流量计测量范围：
公称通径 （mm） | 0.2级 | 0.5级 | ||||
流量范围 ( m3/h) | 流量范围( m3/h) | |||||
被测液体粘度( mPa.s) | 被测液体粘度(mPa.s) | |||||
0.8-2 | 2-8 | 8-200 | 0.8-2 | 2-8 | 8-200 | |
4 | 0.03-0.1 | 0.025-0.1 | 0.015-0.1 | 0.025-0.1 | 0.015-0.1 | 0.01-1 |
6 | 0.07-0.2 | 0.05-0.2 | 0.03-0.2 | 0.05-0.2 | 0.03-0.2 | 0.02-0.2 |
8 | 0.10-0.3 | 0.08-0.3 | 0.06-0.3 | 0.08-0.3 | 0.06-0.3 | 0.03-0.3 |
10 | 0.15-0.4 | 0.1-0.4 | 0.08-0.4 | 0.15-0.4 | 0.08-0.4 | 0.04-0.4 |
15 | 0.5-1.5 | 0.35-1.5 | 0.2-1.0 | 0.35-1.5 | 0.30-1.5 | 0.15-1.5 |
20 | 1-3 | 0.6-3 | 0.42-2.1 | 0.75-3 | 0.5-3 | 0.3-3 |
25 | 2-6 | 1.2-6 | 0.84-4.2 | 1.5-6 | 1-6 | 0.6-6 |
40 | 5-15 | 3-15 | 2.1-10.5 | 3-15 | 2.5-15 | 1.5-15 |
50 | 8-24 | 4.8-24 | 3.36-16.8 | 4.8-24 | 4-24 | 2.4-24 |
80 | 20-60 | 12-60 | 8.4-42 | 12-60 | 10-60 | 6-60 |
100 | 34-100 | 20-100 | 14-90 | 20-100 | 16-100 | 10-100 |
150 | 60-200 | 40-200 | 20-170 | 40-200 | 30-200 | 20-180 |
200 | 120-360 | 80-360 | 60-320 | 80-360 | 50-360 | 36-360 |
250 | 180-600 | 120-600 | 50-540 | 100-600 | 80-600 | 50-500 |
300 | 300-1000 | 200-1000 | 80-800 | 200-1000 | 120-1000 | 80-800 |
备注：根据具体使用条件请向长顺工厂咨询：13770421007 | ||||||
六、柴油流量计选型编码：
HFER | 江苏海福尔自动化仪表有限公司柴油流量计选型表 | 海福尔公司经营标识 | |||||||
基本型号 | LC | 椭圆齿轮流量计基本型号 | |||||||
口径选择 | -□□ | 通径大小 | |||||||
材料选择 | -A | 铸铁 | |||||||
-E | 铸钢 | ||||||||
-B | 不锈钢 | ||||||||
输出信号 | -2 | 无信号输出 | |||||||
-3 | 脉冲 DV24V供电 | ||||||||
-4 | 4～20mA DV24V供电 | ||||||||
复零功能 | -N | 无复零功能 | |||||||
-F | 复零功能 | ||||||||
过滤器 | -N | 无过滤器 | |||||||
-G | 含过滤器 | ||||||||
流量选择 | （□～□） | 流量范围 | |||||||
订货须知：
用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。
需要我公司的显示仪表配套时，请参阅相应的说明书，选用合适的型号，或由我公司技术人员根据您提供的资料替您设计选型。需要传输信号用的电缆时注明规格长度。
