插入式靶式流量计

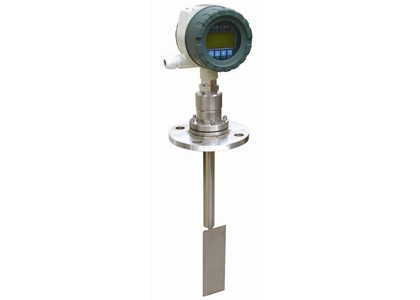

插入式靶式流量计(图1)

HR-SBL系列插入式靶式流量计是在传统隔离膜片式靶式流量计基础上，将新型应变传感器应用到靶式流量计上，同时采用最新数字技术和微电子技术，将检测到的传感信号处理成与流量成正比的4～20mA信号输出，并通过双排大液晶同时显示瞬时流量和累计流量，使传统的靶式流量计无论在结构上和性能上都有显著提高。

一、产品参数

    口    径：DN15～DN500mm
    公称压力：0.6～42MPa
    工况温度：-200℃～+500℃
    精    度：±0.2～±1.5%FS
    量程比： 1：15
    壳    体：碳钢；不锈钢(或按用户要求协商提供)
    供电方式：内置3.6VDC锂电池（两年换一次，不带信号输出）；外供24VDC（带信号输出）
    输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
    防护等级：IP65；IP67
    防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
    执行标准：Q/BET05-06
    表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检
    连接法兰：国标（GB/T）系列；化工（HG）系列；机械（JB/T）系列；亦可按客户要求协商制作

二、典型应用

气体类：
    煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等
液体类：
    重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽类：
    过热蒸汽、饱和蒸汽

三、产品特点

    ·整台仪表在设计中无可动部件，插入式结构,拆卸方便
    ·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）
    ·整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压
    ·仪表内设自检程序，故障现象一目了然
    ·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
    ·可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定

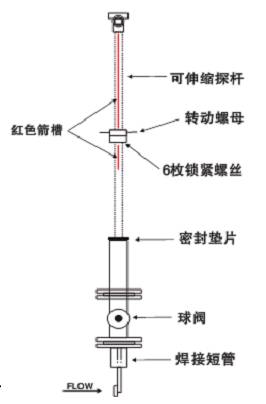

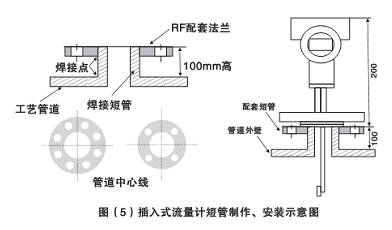

    ·具有多种安装方式供选择，如选择在线插入式，安装费用低
    ·具有一体化温度、压力补偿，直接输出质量或标方
    ·具有可选小信号切除、非线性修正、滤波时间可选择
    ·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
    ·计量准确，精度可达到0.2%
    ·重复性好，一般为0.05～0.08%，测量快速
    ·压力损失小，仅为标准孔板的1/2△P左右
    ·抗干扰，抗杂质能力特强
    ·可根据实际需要更换阻流件（靶片）而改变流量范围
    ·低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量及百分比棒图
    ·安装简单方便，极易维护
    ·多种输出形式，能远传各种参数
    ·抗震动性强，一定范围内可测脉动流
