 用途说明 | ||||||
| 电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器，故可把被测值以电量值传至远离点的二次仪表上，以实现集中检测和远距控制。此外，本仪表并能就地指示压力，以便于现场工艺检查。 | ||||||
| 主要技术要求 | ||||||
| 精确度等级：1.6 发送器起始电阻值：3～20Ω 发送器满度电阻值：340～400Ω 发送器接线端①②外加电压不大于6V 滑线电阻式发送器接线图 |  | |||||
 | ||||||
| 使用环境条件：-40～60℃，相对湿度不大于85%，且震动和被测（控）介质的急剧脉动应对仪表正常工作无明显影响。 温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。 重量：1.2kg。 | ||||||
| 测量范围 | ||||||
| ||||||
| 结构原理 | ||||||

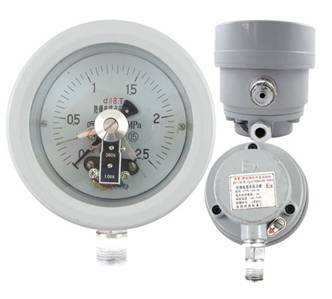

| 本仪表由一个弹簧管压力表和一滑线电阻式发送器等组成。 仪表机械部份的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置要齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻上滑行，使得被测量压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示出相应的压力值。 | ||||||
| 外形尺寸 | ||||||
| 单位：mm | ||||||
 | ||||||
