 概述 | ||||||||||||||||||||||
| 膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起作用、无爆炸危险气体的微压和负压，广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。 | ||||||||||||||||||||||
| 结构原理 | ||||||||||||||||||||||
| 仪表由测量系统（包括接头、膜盒等）、传动机构、指示装置和外壳组成。 当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。 | ||||||||||||||||||||||
| 型号命名 | ||||||||||||||||||||||
 |  YE-100 YE-150 | |||||||||||||||||||||
| 技术参数 | ||||||||||||||||||||||
| ● 标度范围、精确度等级及重量 | ||||||||||||||||||||||
| ||||||||||||||||||||||
| ● 工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。 ● 温度影响：使用温度偏离20±5℃虹，其温度附加误差不大于0.4%/10℃。 ● 导（测）压系统及外壳等主要零件的材质 | ||||||||||||||||||||||
| ||||||||||||||||||||||

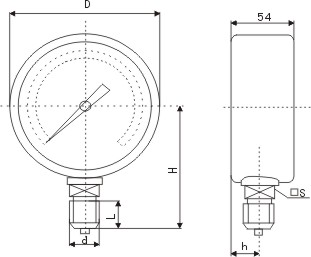

| 外形尺寸 | ||||||||||||||||||||||
| 单位：mm | ||||||||||||||||||||||
 | ||||||||||||||||||||||
| ||||||||||||||||||||||
