耐震压力表(图1)

用途说明

耐震压力表主要用于冶金、电力、石油、化工、轻工、机械等工业部门的压力检测。压力表依靠内部充灌阻尼油和配套缓冲装置等措施。具有良好的耐震性能。适用于被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸何的场合，以及环境震动较大的场所。仪表能测气体、液体脉动压力的平均值。以克服介质强烈脉冲及环境震动对仪表带来的损害，确保读数的准确性。
不锈钢耐震压力表的外壳用不锈钢材料制成（简称半钢），可在有腐蚀性、振动较大的恶劣环境中使用。

型号命名

YTN-60

YTN-60ZT

YTN-100

YTN-100Z

YTN-150ZT-BF

技术参数

型号	结构形式	精确度%	测量上限MPa
YTN-60 YTN-60ZT YTN-60B YTN-63B	径向轴向带边径向轴向带边	2.5	0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0; 0～1.6;0～2.5;0～4.0;0～6.0;0～10; 0～16;0～25;0～40
YTN-100 YTN-100ZT YTN-100B YTN-103B	径向轴向带边径向轴向带边	1.6	0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0; 0～1.6;0～2.5;0～4.0;0～6.0;0～10; 0～16;0～25;0～40;0～60
YTN-150 YTN-150ZT YTN-150B YTN-153B	径向轴向带边径向轴向带边	1.6	0～0.1;0～0.16;0～0.25;0～0.4;0.0～6;0～1.0; 0～1.6;0～2.5;0～4.0;0～6.0;0～10; 0～16;0～25;0～40;0～60;0～100

使用环境温度：-5～55℃（表壳内充甘油）；
-25～55℃（表壳内充硅油）。

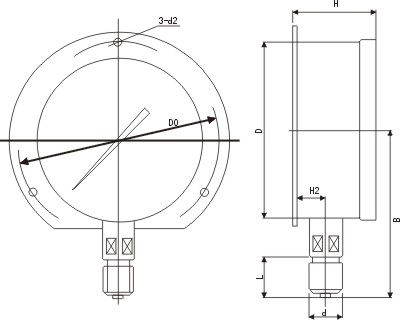

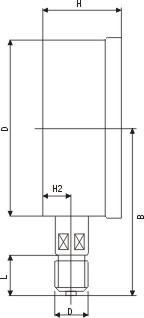

YZ-□	YZ-□T

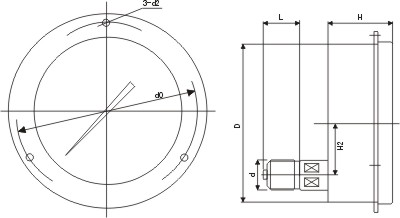

YTN-□Z	YTN-□ZT

型号	D	d	L	d0	B	H	d2	H1	H2
YTN-60	φ60	M14×1.5	14		55	32			13
YTN-60ZT				76	65	32	4.5	27	0
YTN-60B					55	32			13
YTN-63B				76	65	32	4.5	27	0
YTN-100	φ100	M20×1.5	20		90	44			18
YTN-100ZT				118	90	44	5.5	27	30
YTN-100B					90	44			18
YTN-103B				118	90	44	5.5	27	30
YTN-150	φ150	M20×1.5	20		120	44			18
YTN-150ZT				165	95	44	5.5	27	55
YTN-150B					120	44			18
YTN-153B				165	95	44	5.5	27	55
